[導讀]:斜頂、擺桿機構斜頂、擺桿機構主要用于成型膠件內部的側凹及凸起,同時具有頂出功能,此機構結構簡單,但剛性較差,行程較小。常采用的典型結構如下:(1)結構1 斜頂機構 圖7.7.1a為最基本的斜頂機構。在頂出過程中,斜頂1在頂出力的作用下,沿后模的斜方孔運動,完成側向成型。斜頂根部要求使用圖示裝配結構,圖7.7.1b為其裝配的分拆示意。

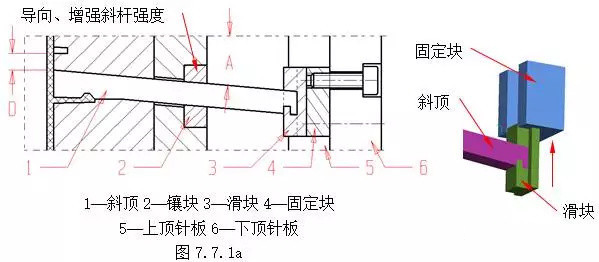

斜頂、擺桿機構斜頂、擺桿機構主要用于成型膠件內部的側凹及凸起,同時具有頂出功能,此機構結構簡單,但剛性較差,行程較小。常采用的典型結構如下:(1)結構1 斜頂機構 圖7.7.1a為最基本的斜頂機構。在頂出過程中,斜頂1在頂出力的作用下,沿后模的斜方孔運動,完成側向成型。斜頂根部要求使用圖示裝配結構,圖7.7.1b為其裝配的分拆示意。

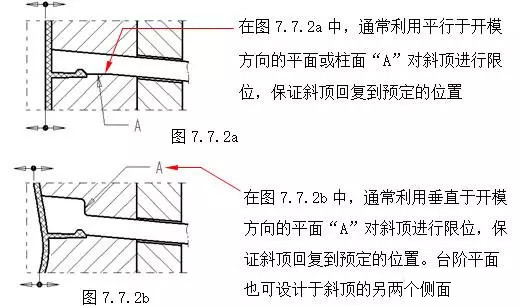

在斜頂機構中,為了保證斜頂工作穩定、可靠,應該注意以下幾點:(A)斜頂的剛性。增強斜頂剛性一般采用:1.在結構允許的情況下,盡量加大斜頂橫斷面尺寸。(參見第七章7.2節)2.在可以滿足側向出模的情況下,斜頂的斜度角“A”盡量選用較小角度,斜角A一般不大于20°,并且將斜頂的側向受力點下移,如增加圖7.7.1a中的鑲塊2,同時鑲塊可以具有較高的硬度,提高 模具 的壽命。(B)斜頂橫向移動空間。如圖7.7.1a所示尺寸“D”,為了保證斜頂在頂出時不與膠件上的其它結構發生干涉,應充分考慮斜頂的側向分模距離、斜頂的斜度角“A”,以保證有足夠的橫向移動空間“D”。(C)斜頂在開模方向的復位。為了保證合模后,斜頂回復到預定的位置,一般采用下面的結構形式。如圖7.7.2a;7.7.2b。

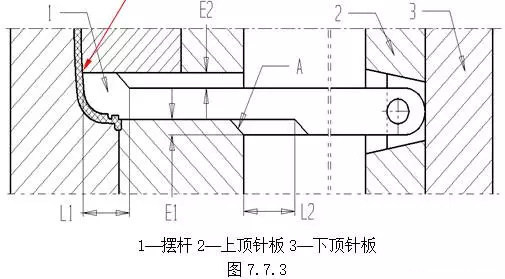

(D) 斜頂底部在頂針板上的滑動要求平順,穩定。(2)結構2 擺桿機構,如圖7.7.3。在頂出過程中,當擺桿1的頭部(L1所示范圍)超出后模型芯時,擺桿1在斜面A的作用下向上擺動,完成分型。設計擺桿機構時,應保證:L2>L1;E2>E1。缺點:圖示“B”處易磨損,須提高此處硬度。一般要求將此處設計成鑲拼結構。
